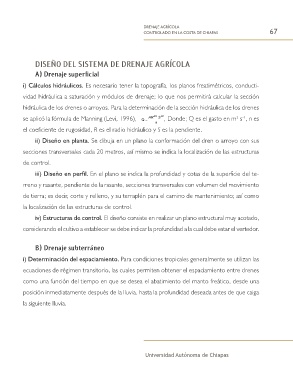

DRENAJE AGRÍCOLA
CONTROLADO EN LA COSTA DE CHIAPAS 67

DISEÑO DEL SISTEMA DE DRENAJE AGRÍCOLA

A) Drenaje superficial

i) Cálculos hidráulicos. Es necesario tener la topografía, los planos freatimétricos, conducti-

vidad hidráulica a saturación y módulos de drenaje; lo que nos permitirá calcular la sección

hidráulica de los drenes o arroyos. Para la determinación de la sección hidráulica de los drenes

2/3
AR
se aplicó la fórmula de Manning (Levi, 1996), , Donde; Q es el gasto en m s , n es
3
-1
1/2
S
Q =
n
el coeficiente de rugosidad, R es el radio hidráulico y S es la pendiente.
ii) Diseño en planta. Se dibuja en un plano la conformación del dren o arroyo con sus
secciones transversales cada 20 metros, así mismo se indica la localización de las estructuras
de control.
iii) Diseño en perfil. En el plano se indica la profundidad y cotas de la superficie del te-

rreno y rasante, pendiente de la rasante, secciones transversales con volumen del movimiento

de tierra; es decir, corte y relleno, y su terraplén para el camino de mantenimiento; así como

la localización de las estructuras de control.

iv) Estructuras de control. El diseño consiste en realizar un plano estructural muy acotado,

considerando el cultivo a establecer se debe indicar la profundidad a la cual debe estar el vertedor.

B) Drenaje subterráneo

i) Determinación del espaciamiento. Para condiciones tropicales generalmente se utilizan las

ecuaciones de régimen transitorio, las cuales permiten obtener el espaciamiento entre drenes

como una función del tiempo en que se desea el abatimiento del manto freático, desde una

posición inmediatamente después de la lluvia, hasta la profundidad deseada antes de que caiga

la siguiente lluvia.
