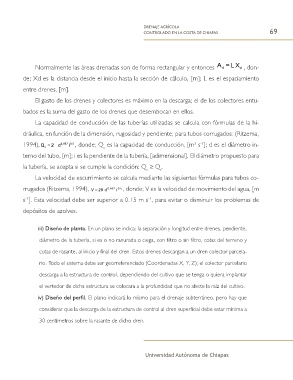

Normalmente las áreas drenadas son de forma rectangular y entonces A d L = X d , don-
de; Xd es la distancia desde el inicio hasta la sección de cálculo, [m]; L es el espaciamiento
entre drenes, [m].
El gasto de los drenes y colectores es máximo en la descarga; el de los colectores entu-
bados es la suma del gasto de los drenes que desembocan en ellos.
La capacidad de conducción de las tuberías utilizadas se calcula con fórmulas de la hi-
dráulica, en función de la dimensión, rugosidad y pendiente; para tubos corrugados: (Ritzema,
-1
3
5 . 0
1994), Q c 22 = d . 2 667 i , donde; Q es la capacidad de conducción, [m s ]; d es el diámetro in-
c
terno del tubo, [m]; i es la pendiente de la tubería, [adimensional]. El diámetro propuesto para
la tubería, se acepta si se cumple la condición: Q ≥ Q .
c r
La velocidad de escurrimiento se calcula mediante las siguientes fórmulas para tubos co-
5 . 0
rrugados (Ritzema, 1994), = V 28 d . 0 667 i , donde; V es la velocidad de movimiento del agua, [m
s ]. Esta velocidad debe ser superior a 0.15 m s , para evitar o disminuir los problemas de
-1
-1
depósitos de azolves.
iii) Diseño de planta. En un plano se indica: la separación y longitud entre drenes, pendiente,
diámetro de la tubería, si es o no ranurada o ciega, con filtro o sin filtro, cotas del terreno y
cotas de rasante, al inicio y final del dren. Estos drenes descargan a un dren colector parcela-
rio. Todo el sistema debe ser georreferenciado (Coordenadas X, Y, Z); el colector parcelario
descarga a la estructura de control, dependiendo del cultivo que se tenga o quiera implantar
el vertedor de dicha estructura se colocara a la profundidad que no afecte la raíz del cultivo.
iv) Diseño del perfil. El plano indicará lo mismo para el drenaje subterráneo, pero hay que
considerar que la descarga de la estructura de control al dren superficial debe estar mínima a
30 centímetros sobre la rasante de dicho dren.
