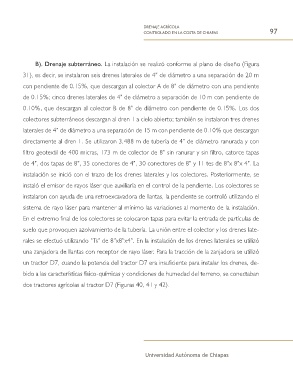

DRENAJE AGRÍCOLA
CONTROLADO EN LA COSTA DE CHIAPAS 97
B). Drenaje subterráneo. La instalación se realizó conforme al plano de diseño (Figura
31), es decir, se instalaron seis drenes laterales de 4” de diámetro a una separación de 20 m
con pendiente de 0.15%, que descargan al colector A de 8” de diámetro con una pendiente
de 0.15%; cinco drenes laterales de 4” de diámetro a separación de 10 m con pendiente de
0.10%, que descargan al colector B de 8” de diámetro con pendiente de 0.15%. Los dos
colectores subterráneos descargan al dren 1 a cielo abierto; también se instalaron tres drenes
laterales de 4” de diámetro a una separación de 15 m con pendiente de 0.10% que descargan
directamente al dren 1. Se utilizaron 3,488 m de tubería de 4” de diámetro ranurada y con
filtro geotextil de 400 micras, 173 m de colector de 8” sin ranurar y sin filtro, catorce tapas
de 4”, dos tapas de 8”, 35 conectores de 4”, 30 conectores de 8” y 11 tes de 8”x 8”x 4”. La
instalación se inició con el trazo de los drenes laterales y los colectores. Posteriormente, se
instaló el emisor de rayos láser que auxiliaría en el control de la pendiente. Los colectores se
instalaron con ayuda de una retroexcavadora de llantas, la pendiente se controló utilizando el
sistema de rayo láser para mantener al mínimo las variaciones al momento de la instalación.
En el extremo final de los colectores se colocaron tapas para evitar la entrada de partículas de
suelo que provoquen azolvamiento de la tubería. La unión entre el colector y los drenes late-
rales se efectuó utilizando “Ts” de 8”x8”x4”. En la instalación de los drenes laterales se utilizó
una zanjadora de llantas con receptor de rayo láser. Para la tracción de la zanjadora se utilizó
un tractor D7, cuando la potencia del tractor D7 era insuficiente para instalar los drenes, de-
bido a las características físico-químicas y condiciones de humedad del terreno, se conectaban
dos tractores agrícolas al tractor D7 (Figuras 40, 41 y 42).
