SUELOS DE CHIAPAS:
98 MANEJO, CONSERVACIÓN Y RESTAURACIÓN

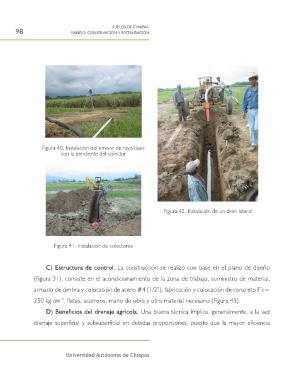

Figura 40. Instalación del emisor de rayo láser
con la pendiente del colector

Figura 42. Instalación de un dren lateral

Figura 41. Instalación de colectores

C) Estructura de control. La construcción se realizó con base en el plano de diseño

(Figura 31), consiste en el acondicionamiento de la zona de trabajo, suministro de material,
armado de cimbra y colocación de acero #4 (1/2”), fabricación y colocación de concreto F’c=

250 kg cm , fletes, acarreos, mano de obra y otro material necesario (Figura 43).
-2
D) Beneficios del drenaje agrícola. Una buena técnica implica, generalmente, a la vez

drenaje superficial y subsuperficial en debidas proporciones, puesto que la mayor eficiencia
