SUELOS DE CHIAPAS:
94 MANEJO, CONSERVACIÓN Y RESTAURACIÓN

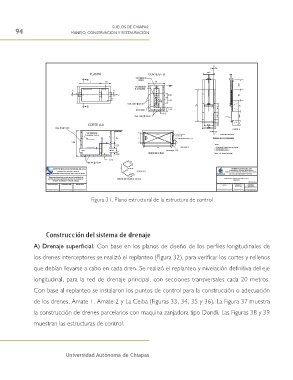

Figura 31. Plano estructural de la estructura de control
Construcción del sistema de drenaje
A) Drenaje superficial. Con base en los planos de diseño de los perfiles longitudinales de
los drenes interceptores se realizó el replanteo (Figura 32), para verificar los cortes y rellenos
que debían llevarse a cabo en cada dren. Se realizó el replanteo y nivelación definitiva del eje
longitudinal, para la red de drenaje principal, con secciones transversales cada 20 metros.
Con base al replanteo se instalaron los puntos de control para la construcción o adecuación
de los drenes, Amate 1, Amate 2 y La Ceiba (Figuras 33, 34, 35 y 36). La Figura 37 muestra
la construcción de drenes parcelarios con maquina zanjadora tipo Dondi. Las Figuras 38 y 39
muestran las estructuras de control.
