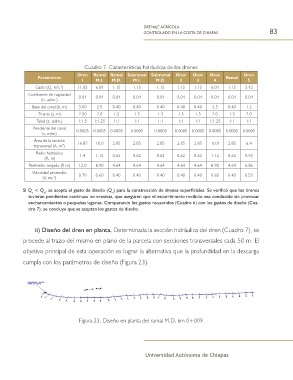

DRENAJE AGRÍCOLA
CONTROLADO EN LA COSTA DE CHIAPAS 83

Cuadro 7. Características hidráulicas de los drenes
Dren Ramal Ramal Subramal Subramal Dren Dren Dren Dren
Parámetros Ramal
1 M.I. M.D. M.I. M.D. 2 3 4 5
Gasto (Q, m s ) 11.83 6.04 1.15 1.15 1.15 1.15 1.15 6.04 1.15 3.42
3 -1
Coeficiente de rugosidad
(n, adim.) 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04
Base del canal (b, m) 3.00 2.5 0.40 0.40 0.40 0.40 0.40 2.5 0.40 1.2
Tirante (y, m) 2.50 2.0 1.5 1.5 1.5 1.5 1.5 2.0 1.5 2.0
Talud (z, adim.) 1:1.5 1:1.25 1:1 1:1 1:1 1:1 1:1 1:1.25 1:1 1:1
Pendiente del canal 0.0005 0.0005 0.0005 0.0005 0.0005 0.0005 0.0005 0.0005 0.0005 0.0005
(s, m/m)
Área de la sección
transversal (A, m ) 16.87 10.0 2.85 2.85 2.85 2.85 2.85 10.0 2.85 6.4
2
Radio hidráulico
(R, m) 1.4 1.12 0.62 0.62 0.62 0.62 0.62 1.12 0.62 0.93
Perímetro mojado (P, m) 12.0 8.90 4.64 4.64 4.64 4.64 4.64 8.90 4.64 6.86
Velocidad promedio 0.70 0.60 0.40 0.40 0.40 0.40 0.40 0.60 0.40 0.53
(V, ms )
-1
Si Q < Q , se acepta el gasto de diseño (Q ) para la construcción de drenes superficiales. Se verificó que los drenes
d
r
d
tuvieran pendientes continuas no erosivas, que aseguren que el escurrimiento recibido sea conducido sin provocar
encharcamientos o pequeñas lagunas. Comparando los gastos requeridos (Cuadro 6) con los gastos de diseño (Cua-
dro 7), se concluye que se aceptan los gastos de diseño.

ii) Diseño del dren en planta. Determinada la sección hidráulica del dren (Cuadro 7), se

procede al trazo del mismo en plano de la parcela con secciones transversales cada 50 m. El
objetivo principal de esta operación es lograr la alternativa que la profundidad en la descarga

cumpla con los parámetros de diseño (Figura 23).

Figura 23. Diseño en planta del ramal M.D. km 0+009
