DRENAJE AGRÍCOLA
CONTROLADO EN LA COSTA DE CHIAPAS 85
superficial, y permiten regular el flujo en determinado momento. En este caso es necesario
que la estructura se cierre cuando la época de lluvia se está alejando, generalmente a fines
del mes de octubre, y se abra cuando comienza el temporal, a comienzo de mayo. Para este
último caso analizaremos las caídas.
Las caídas son estructuras de conducción que tienen como objetivo fundamental salvar
desniveles que van acumulándose debido a las diferencias que existen entre las pendientes del
dren y las del terreno natural correspondientes al eje longitudinal del mism, tratando que los
tramos aguas arriba y aguas abajo de la estructura no se vean alterados por efectos debidos
a altas velocidades provocadas por el desnivel entre uno y otro tramo. Las caídas sirven para
conducir el agua de una elevación superior a otra inferior, con la disipación consiguiente del
exceso de energía y con la protección debida del tramo de terreno atravesado.
v) Diseño hidráulico de una caída inclinada. Considera lo siguiente: 1) Transición de
entrada, 2) Sección de control, 3) Conducto inclinado, 4) Colchón o tanque amortiguador, 5)
Estructura de salida y 6) Diseño del tanque amortiguador (Figura 26).

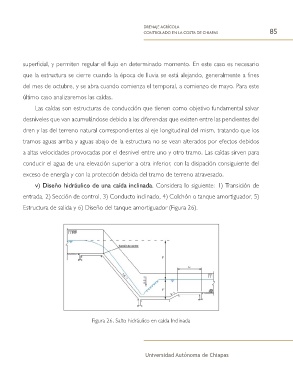

Figura 26. Salto hidráulico en caída Inclinada
