SUELOS DE CHIAPAS:
       84                      MANEJO, CONSERVACIÓN Y RESTAURACIÓN







                    iii) Diseño del dren en perfil. Para determinar la sección hidráulica de los drenes se utili-
               za el perfil longitudinal, la rasante con su pendiente y la sección tipo. Con la sección hidráulica

               definida en el Cuadro 7, se obtienen los cortes y rellenos, utilizando un software de AUTO-

               CAD  y CIVILCAD  (Figura 24). Se observa que el terraplén se construirá en la margen de-
                                    ®
                     ®
               recha del dren (Figura 25) para que cuando se presente un exceso de lluvia, el agua escurra al

               dren por la margen izquierda y no se forme una barrera considerando la pendiente transversal

               del dren Suchiate que va este a oeste.













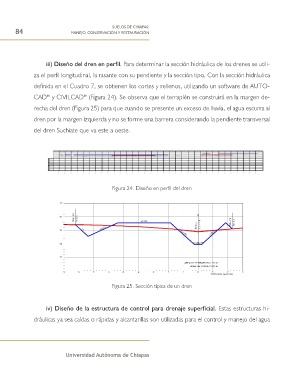

                                                Figura 24. Diseño en perfil del dren
























                                                Figura 25. Sección típica de un dren



                    iv) Diseño de la estructura de control para drenaje superficial. Estas estructuras hi-

               dráulicas ya sea caídas o rápidas y alcantarillas son utilizadas para el control y manejo del agua








                             Universidad Autónoma de Chiapas
