DRENAJE AGRÍCOLA
CONTROLADO EN LA COSTA DE CHIAPAS 91

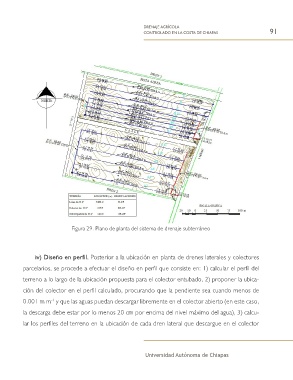

Figura 29. Plano de planta del sistema de drenaje subterráneo
iv) Diseño en perfil. Posterior a la ubicación en planta de drenes laterales y colectores
parcelarios, se procede a efectuar el diseño en perfil que consiste en: 1) calcular el perfil del
terreno a lo largo de la ubicación propuesta para el colector entubado, 2) proponer la ubica-
ción del colector en el perfil calculado, procurando que la pendiente sea cuando menos de
0.001 m m y que las aguas puedan descargar libremente en el colector abierto (en este caso,
-1
la descarga debe estar por lo menos 20 cm por encima del nivel máximo del agua), 3) calcu-
lar los perfiles del terreno en la ubicación de cada dren lateral que descargue en el colector
