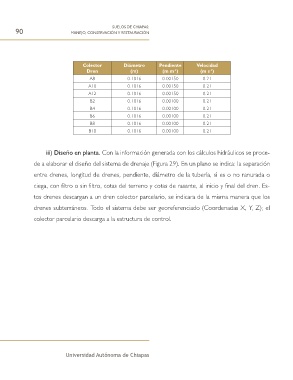

SUELOS DE CHIAPAS:
90 MANEJO, CONSERVACIÓN Y RESTAURACIÓN
Colector Diámetro Pendiente Velocidad
Dren (m) (m m ) (m s )
-1
-1
A8 0.1016 0.00150 0.21
A10 0.1016 0.00150 0.21
A12 0.1016 0.00150 0.21
B2 0.1016 0.00100 0.21
B4 0.1016 0.00100 0.21
B6 0.1016 0.00100 0.21
B8 0.1016 0.00100 0.21
B10 0.1016 0.00100 0.21
iii) Diseño en planta. Con la información generada con los cálculos hidráulicos se proce-
de a elaborar el diseño del sistema de drenaje (Figura 29). En un plano se indica: la separación
entre drenes, longitud de drenes, pendiente, diámetro de la tubería, si es o no ranurada o
ciega, con filtro o sin filtro, cotas del terreno y cotas de rasante, al inicio y final del dren. Es-
tos drenes descargan a un dren colector parcelario, se indicara de la misma manera que los
drenes subterráneos. Todo el sistema debe ser georeferenciado (Coordenadas X, Y, Z); el
colector parcelario descarga a la estructura de control.
Universidad Autónoma de Chiapas
